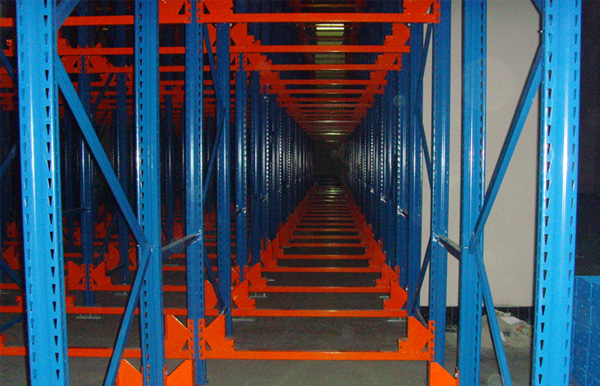

穿梭式货架:
穿梭式存储系统给托盘装运的操作和空间存储注入了一种全新概念，这种全新的储存系统，以更强大的操作能力而比传统的存储方式更能充分和弹性地利用空间。这套仓库的解决方案由带有一定数量组架的台车托盘货架以及由台车来托盘入库、运输和存储的系统组成。空间利用率达80%以上！

台车运行方式：
台车象一辆往返机一样运输着托盘在轨道中来回穿梭，进出，减少了叉车进出所需要的走道及作业时间，能更好的利用组架的空间并大幅度提高作业效率，其空间利用率比普通货架提高非常之多。叉车存取。

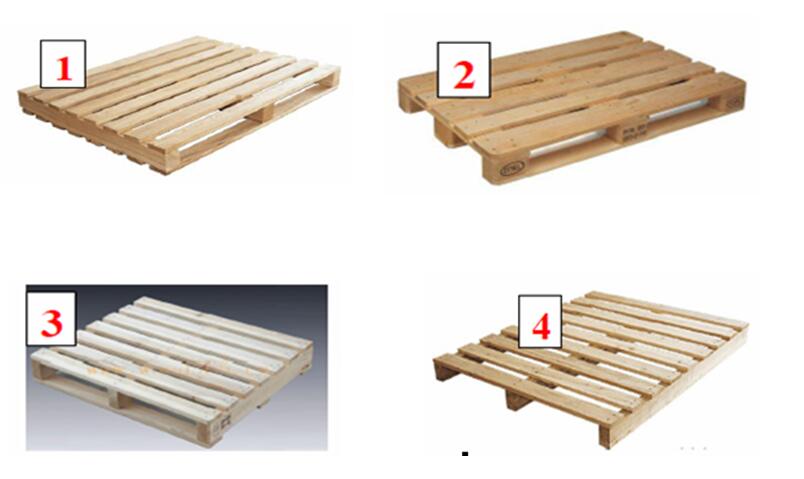

栈板的要求：（板材为实木）

① 1、2、3、4 号托盘各代表一种类型；

② 1、2、3 号可用于穿梭式台车，4 号不能用于穿梭式台车；

③ 托盘性能：1号载重性能最好；2号可以使用但比1号稍差；3号可以使用但使用寿命较短、易损坏，不推荐使用；4 号不能使用；

④ 托盘尺寸要求国标（GB／T 2934 1996），外形误差（＋0、－6），对角线误差≤13mm；我公司标准要求外形误差±10mm，对角线误差≤13mm；

⑤ 托盘承载挠度≤25mm（24h）；

⑥ 托盘的规格要求需在订单签订前与客户确认,最好由客户提供样品我方测量、测试确认后出具报告。

产品设计要点：

一、货架整体安装要求：

① 支柱组安装精度：垂直度1/1000mm，整排直线度±3mm;

② 同巷道同层2条导轨的安装精度：左右高度差±2mm，直线度±3mm;

③ 层高安装精度：每层距地面高度差±2mm。

二、地面要求：

地面平整度要求3m范围内为±10mm，穿梭式货架一般要求整个库区不大于±20 mm。地面严重不平时即整个库区比如长度100米内最大高度差大于40 mm时，报价要专案处理。

三、货物摆放要求：

以1200W（入叉方向）*1000D栈板为例，宽度方向1200W±20 mm，深度方向1000D±10 mm（货物的摆放最好不要超出栈板深度尺寸，原因是小车抬升会前后摆动，且栈板定位扫描灯1m范围内有效）。

四、货物摆放要求：

以1200W（入叉方向）*1000D栈板为例，宽度方向1200W±20 mm，深度方向1000D±10 mm（货物的摆放最好不要超出栈板深度尺寸，原因是小车抬升会前后摆动，且栈板定位扫描灯1m范围内有效）。

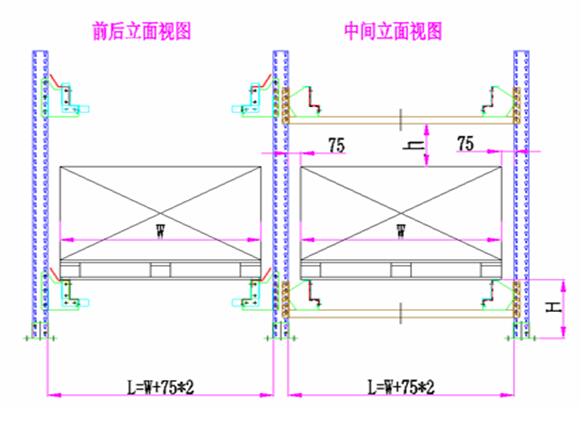

五、货架与栈板之间的设计参数：

L为货架通道净宽；

W为栈板的宽度（入叉方向）；

H为第一层高度：410 mm（垫片式）；

h为货物顶端到上横梁底部的预留高度

约100 mm左右。

六、台车导轨长度计算

先进后出=2A+n*B+C+(n-2)*D；

先进先出=2A+n*B+2*C+(n-3)*D；

A=50 mm

B=栈板的深度

C=取决牙叉长度，基本取300 mm

D=栈板之间欲留空间,取20 mm

n=栈板的数量




六、客户需提供资料：

① 每天进入库的数量，以及工作时间;

② 叉车作业的来回时间；

③ 栈板尺寸、规划需要做多少板深；（最多可以做到约40板深，最好效率为20板深，因为巷道越深，存取的时间越长，所配合的台车与叉车数量也要增加。）

以上三点可以确认出导轨的长度，小车的数量以及叉车配合的数量。
